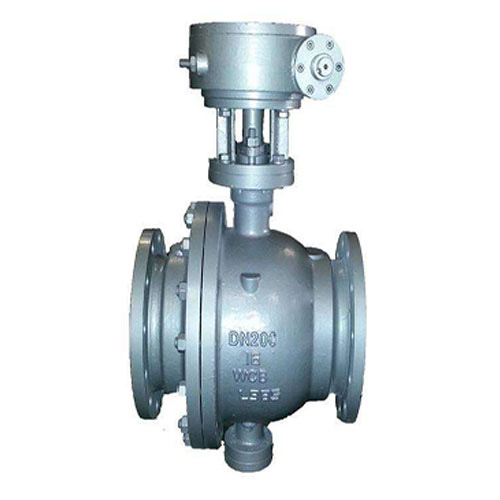

Q341H(Y)高溫硬密封渦輪浮動球閥
一、概述：
Q341H(Y)高溫硬密封渦輪浮動球閥適用于Class150～1500、PN1.6～16.0MPa，工作溫度-29～425℃(碳鋼)或-40～550℃(不銹鋼)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
用途 金屬硬密封球閥是我公司開發的高性能閥門。閥座采用板簧加載的金屬密封結構，在高溫下啟閉輕松。球體及閥座采用特殊硬化處理，密封面不擦傷。 金屬硬密封球閥是我公司開發的高性能閥門。閥座采用板簧加載的金屬密封結構，在高溫下啟閉輕松。球體及閥座采用特殊硬化處理，密封面不擦傷。球閥具有雙向密封功能。中小口徑采用浮動球結構(DN15～200mm)，大中口徑采用固定球結構(DN125～500mm)。
二、產品主要零件材料:
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
||
GB |
ASTM |
GB |
ASTM |
||||
1 |
閥體 |
WCB |
A216-WCB |
8 |
彈簧 |
60Si2Mn |
AISI 9260 |
2 |
密封圈 |
柔性石墨 |
柔性石墨 |
9 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304/F.G |
3 |
閥座 |
1Cr18Ni9Ti |
304 |
10 |
填料 |
柔性石墨 |
柔性石墨 |
4 |
球體 |
1Cr13 |
A276-420 |
11 |
填料壓蓋 |
WCB |
A216-WCB |
5 |
螺母 |
35 |
A194-2H |
12 |
擋圈 |
65Mn |
AISI 1066 |
6 |
螺柱 |
35CrMoA |
A193-B7 |
13 |
閥桿 |
1Cr13 |
A276-410 |
7 |
座墊 |
1Cr18Ni9Ti |
304 |
14 |
螺釘 |
35 |
A193-B7 |
三、產品主要外形尺寸:
PN1.6MPa 主要連接尺寸及重量
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
||
GB |
ASTM |
GB |
ASTM |
||||
1 |
閥體 |
WCB |
A216-WCB |
8 |
彈簧 |
60Si2Mn |
AISI 9260 |
2 |
密封圈 |
柔性石墨 |
柔性石墨 |
9 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304/F.G |
3 |
閥座 |
1Cr18Ni9Ti |
304 |
10 |
填料 |
柔性石墨 |
柔性石墨 |
4 |
球體 |
1Cr13 |
A276-420 |
11 |
填料壓蓋 |
WCB |
A216-WCB |
5 |
螺母 |
35 |
A194-2H |
12 |
擋圈 |
65Mn |
AISI 1066 |
6 |
螺柱 |
35CrMoA |
A193-B7 |
13 |
閥桿 |
1Cr13 |
A276-410 |
7 |
座墊 |
1Cr18Ni9Ti |
304 |
14 |
螺釘 |
35 |
A193-B7 |
PN2.5MPa 主要連接尺寸及重量
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
||
GB |
ASTM |
GB |
ASTM |
||||
1 |
閥體 |
WCB |
A216-WCB |
8 |
彈簧 |
60Si2Mn |
AISI 9260 |
2 |
密封圈 |
柔性石墨 |
柔性石墨 |
9 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304/F.G |
3 |
閥座 |
1Cr18Ni9Ti |
304 |
10 |
填料 |
柔性石墨 |
柔性石墨 |
4 |
球體 |
1Cr13 |
A276-420 |
11 |
填料壓蓋 |
WCB |
A216-WCB |
5 |
螺母 |
35 |
A194-2H |
12 |
擋圈 |
65Mn |
AISI 1066 |
6 |
螺柱 |
35CrMoA |
A193-B7 |
13 |
閥桿 |
1Cr13 |
A276-410 |
7 |
座墊 |
1Cr18Ni9Ti |
304 |
14 |
螺釘 |
35 |
A193-B7 |
PN4.0MPa 主要連接尺寸及重量
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
||
GB |
ASTM |
GB |
ASTM |
||||
1 |
閥體 |
WCB |
A216-WCB |
8 |
彈簧 |
60Si2Mn |
AISI 9260 |
2 |
密封圈 |
柔性石墨 |
柔性石墨 |
9 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304/F.G |
3 |
閥座 |
1Cr18Ni9Ti |
304 |
10 |
填料 |
柔性石墨 |
柔性石墨 |
4 |
球體 |
1Cr13 |
A276-420 |
11 |
填料壓蓋 |
WCB |
A216-WCB |
5 |
螺母 |
35 |
A194-2H |
12 |
擋圈 |
65Mn |
AISI 1066 |
6 |
螺柱 |
35CrMoA |
A193-B7 |
13 |
閥桿 |
1Cr13 |
A276-410 |
7 |
座墊 |
1Cr18Ni9Ti |
304 |
14 |
螺釘 |
35 |
A193-B7 |
PN6.4MPa 主要連接尺寸及重量
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
||
GB |
ASTM |
GB |
ASTM |
||||
1 |
閥體 |
WCB |
A216-WCB |
8 |
彈簧 |
60Si2Mn |
AISI 9260 |
2 |
密封圈 |
柔性石墨 |
柔性石墨 |
9 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304/F.G |
3 |
閥座 |
1Cr18Ni9Ti |
304 |
10 |
填料 |
柔性石墨 |
柔性石墨 |
4 |
球體 |
1Cr13 |
A276-420 |
11 |
填料壓蓋 |
WCB |
A216-WCB |
5 |
螺母 |
35 |
A194-2H |
12 |
擋圈 |
65Mn |
AISI 1066 |
6 |
螺柱 |
35CrMoA |
A193-B7 |
13 |
閥桿 |
1Cr13 |
A276-410 |
7 |
座墊 |
1Cr18Ni9Ti |
304 |
14 |
螺釘 |
35 |
A193-B7 |
PN10MPa 主要連接尺寸及重量
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
||
GB |
ASTM |
GB |
ASTM |
||||
1 |
閥體 |
WCB |
A216-WCB |
8 |
彈簧 |
60Si2Mn |
AISI 9260 |
2 |
密封圈 |
柔性石墨 |
柔性石墨 |
9 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304/F.G |
3 |
閥座 |
1Cr18Ni9Ti |
304 |
10 |
填料 |
柔性石墨 |
柔性石墨 |
4 |
球體 |
1Cr13 |
A276-420 |
11 |
填料壓蓋 |
WCB |
A216-WCB |
5 |
螺母 |
35 |
A194-2H |
12 |
擋圈 |
65Mn |
AISI 1066 |
6 |
螺柱 |
35CrMoA |
A193-B7 |
13 |
閥桿 |
1Cr13 |
A276-410 |
7 |
座墊 |
1Cr18Ni9Ti |
304 |
14 |
螺釘 |
35 |
A193-B7 |
